提升输送机

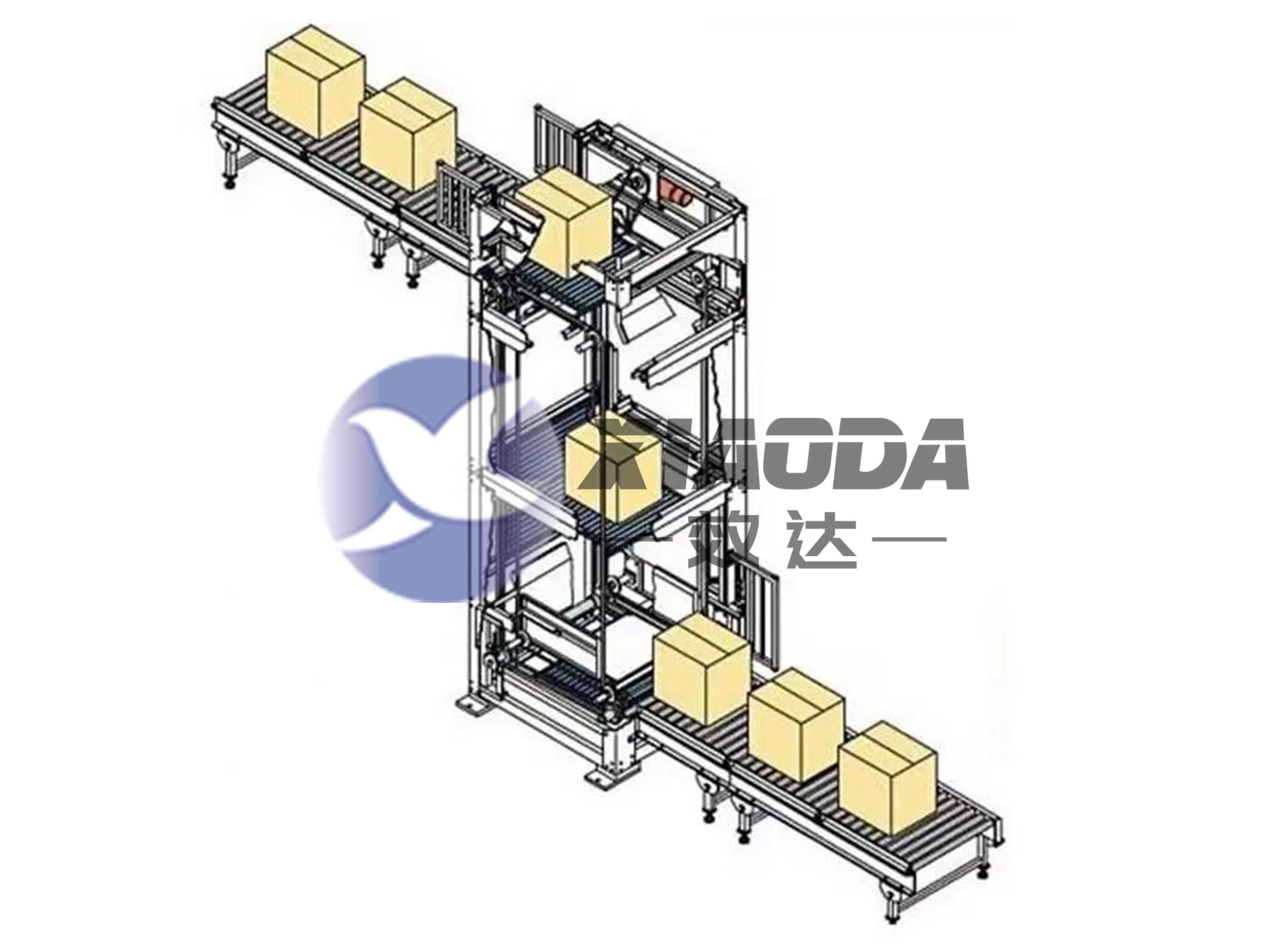

连续式提升机(Z型)

连续式提升机主要应用于箱式元件的提升输送,按照进料口出料口的方向分为Z型垂直提升机和C型垂直提升机两种。

连续式提升机的特点:

1、垂直提升机工作时搁板的回程不占用工作节拍,输送效率高,且不受输送高速的影响。

2、只能输送件货,且物料有最小尺寸的限制。

3、承载重量:按需定制。

4、与出入口输送设备配套使用,使输送过程实现完全自动化,避免了人工操作带来的不稳定性。

5、结构紧凑,占地面积小。

6、安全可靠,易于维护,运行费用低廉,有效降低输送成本。

连续式提升机的开机运行步骤:

1、打开电控箱,将左上方的电源开关全部推至上方接通电源,然后关闭并锁住电控箱的门;此时电器控制箱上面的指示灯全部亮起,检查红色急停按钮(正常急停按钮应该位于高位,如果是按下状态需要将按钮顺时针方向旋转至高位,否则将无法启动设备);

2、检查设备上所有传感器上面的绿色指示灯是否全部为绿色(传感器共计5套,推箱气缸上面2套),亮起为绿色指示灯为通电待命状态,红色或关闭为故障或断电状态,需要调节传感器感应位置或检查电路;

3、按下复位按钮,然后设备会缓慢运行至预先设定好的起始位置待命,提升机入口的1#、2#输送带开始运行,此时将纸箱放入输送带的任意位置(注意纸箱底部必须为平面或凹下,严禁底部为凸起状态的纸箱放入),当纸箱进入至提升机内部并触发传感器是提升机开始运作一个提升位置;

4、周而复始将纸箱进行连续提升;当纸箱提升至高度位置并触发设备上方的光电传感器,推箱气缸会及时的将纸箱推出至滚道线(因为设备上的传感器为高精密传感器,对静电和位置要求相当高,严禁随意调节或触碰传感器),滚道线一直是处于运行状态,如果后端设备发生故障,纸箱未能及时输送走堵到滚道线上面时,滚道线上面的传感器会使设备全部停止,排除故障后需要重新启动设备才能再次工作;

5、最后无纸箱进入提升机后无需其他操作,直接按下启动按钮将提升机里面的所有纸箱全部清空,然后按下停止按钮停止工作;设备配备状态指示灯位于电器控制箱的上方,绿色为正常工作状态,红色为停止会故障状态,出现故障需要紧急按下控制箱门板上面的红色急停按钮,排除故障后再次重新启动。
